镜头计算器是一款用于 CCTV 设计的免费在线工具。用户可以根据不同操作人员的任务来选择视频监控摄像机的特性,如检测、观察、辨别和识别等。

镜头计算器

像素密度

像素密度是水平摄像机分辨率(以像素为单位)与视场角宽度(以米或英尺为单位)的比率。在选择安防摄像机时,需要计算像素密度,以完成人员识别、辨别、观察、检测、监控等任务。

像素密度

完成视频监控任务的标准

以下是视频监控系统中典型的操作人员任务:


检测

• 检测。检测是指从背景中选择一个控制对象,或分别感知两个彼此相距一定距离且大小相当的控制对象:
o 对情况的一般性观察;
o 验证安全警报系统的警报;
o 检测某个方向上所有移动的人;

辨别

• 辨别。辨别是对彼此相邻的两个控制对象的分别感知,或者是对控制对象细节的选择。
o 控制陌生人的存在;
o 监督员工的工作;
o 控制未经授权的人员进入禁区或他人领地;

识别

• 识别。识别是对控制对象的基本特征的选择和分类,或者建立存储在数据库中的控制对象的图像的对应关系。
o 获取接近该区域的任何人的清晰面部图像,随后辨别出先前不认识的人;
o 用存储在数据库中的图像来识别记录的图像;
o 确定车牌号。




完成观察目标任务的主要标准:


o 最小需求像素密度(每米或每英尺视域的图像像素数)
o 监控摄像头相对于水平面的最大允许倾斜角度
o 相对于观察目标移动方向的最大允许角度。




下面这些文档为各种监控目的提供了指导像素密度:
• EN 62676-4: 2015 年用于安防用途的视频监控系统。应用指南
• 澳大利亚标准 AS 4806.2-2006 闭路电视 (CCTV),第 2 部分:应用指南

镜头计算器

如何选择焦距?

焦距的选择取决于以下参数:

• 监控摄像机的安装位置
• 与观察目标之间的距离
• 需要完成视频监控任务的距离上的视域宽度
如果知道与观察目标之间的距离和视场角宽度,就可以计算出给定矩阵大小所需的焦距。

摄像机分辨率?

如何选择摄像机传感器的分辨率?
如果知道所选观测目标的焦距和像素密度标准,就可以计算出摄像机的最小所需矩阵分辨率。

启动像素密度计算器

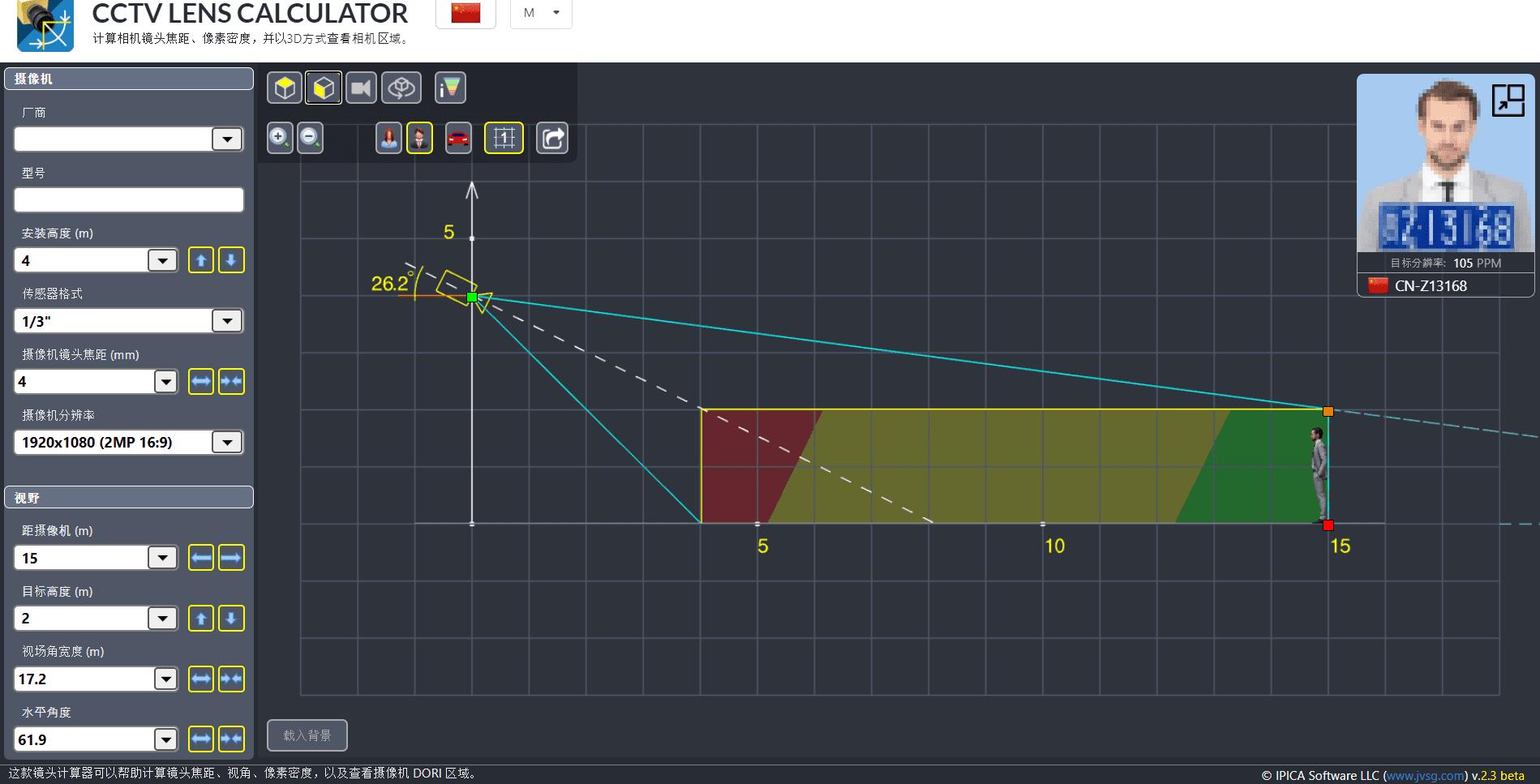

像素密度计算器

像素密度计算器

启动像素密度计算器

免费的镜头计算器

这款镜头计算器可以帮助计算镜头焦距、视角、像素密度,以及查看摄像机 DORI 区域。

启动像素密度计算器。

如何使用像素密度计算器?

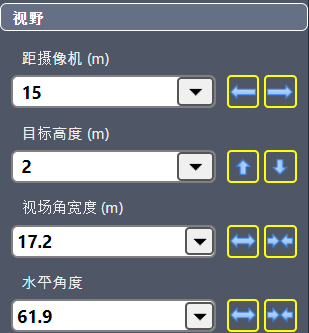

1. 设置视野:

• 目标距离
• 观察目标高度
• 观察目标区域中观察区域的宽度


2.设置摄像机的主要参数:

• 摄像机安装高度
• 传感器格式
• 摄像机分辨率
• 焦距


3.查看操作人员的任务标准:

• 像素密度显示在右上角的窗口中,目标分辨率在目标距离上以 PPM(每米像素)或 PPF(每英尺像素)为单位。

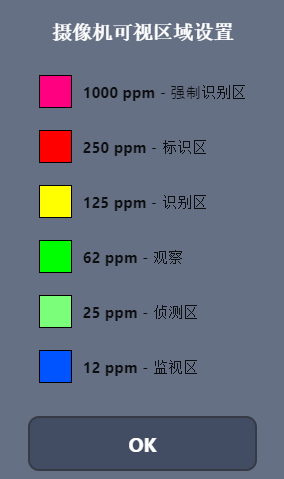

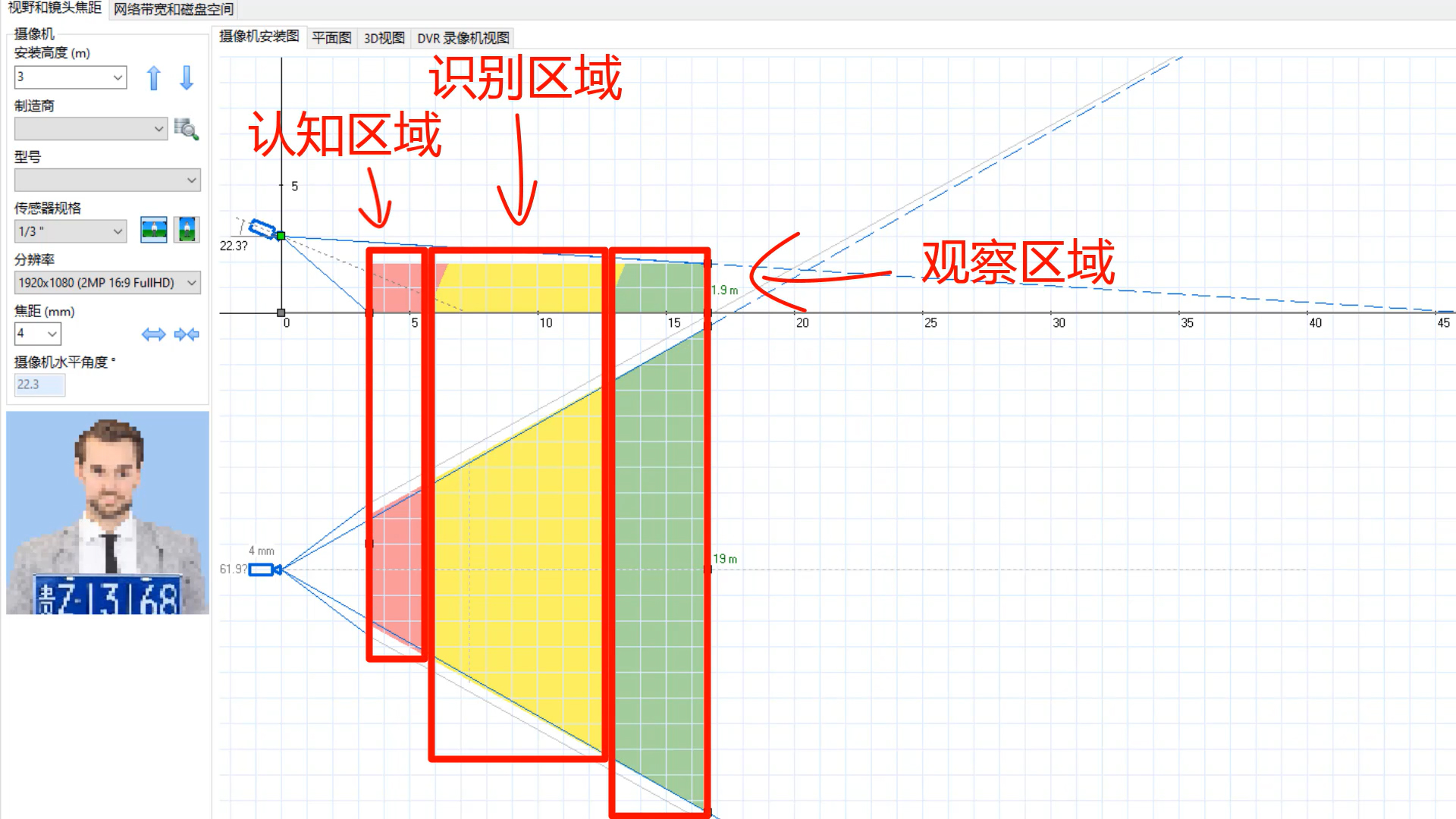

• 俯视图上的像素密度分布通过彩色区域以图形方式显示:红色 – 识别 250 PPM/76 PPF 或更高,黄色:辨别 125 PPM/38 PPF,绿色:观察 62 PPM/19 PPF,浅绿色:检测 25 PPM/8 PPF,蓝色:监控 12 PPM/4 PPF。
• 摄像机相对于地平线的倾角
• 摄像机下方的盲区或盲点
如有必要,请返回步骤 2(更改相机分辨率或焦距)或步骤 1(为摄像机选择其他位置)

4.选择摄像机型号:

• 选择制造商
• 选择参数接近设计参数的型号

选择摄像机型号

5.商定技术解决方案:

• 从两个平面(俯视、侧视)观察区域
• 3D 视域

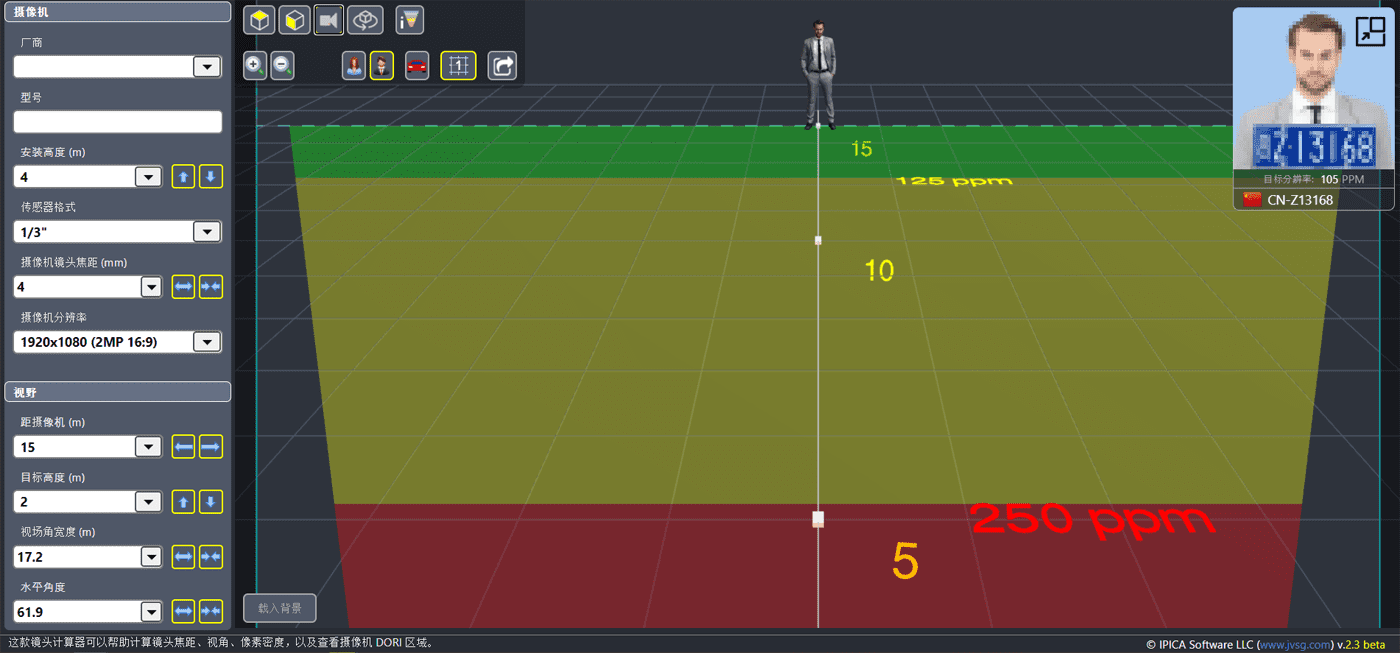

• “摄像机视图”

启动像素密度计算器

免费的镜头计算器
